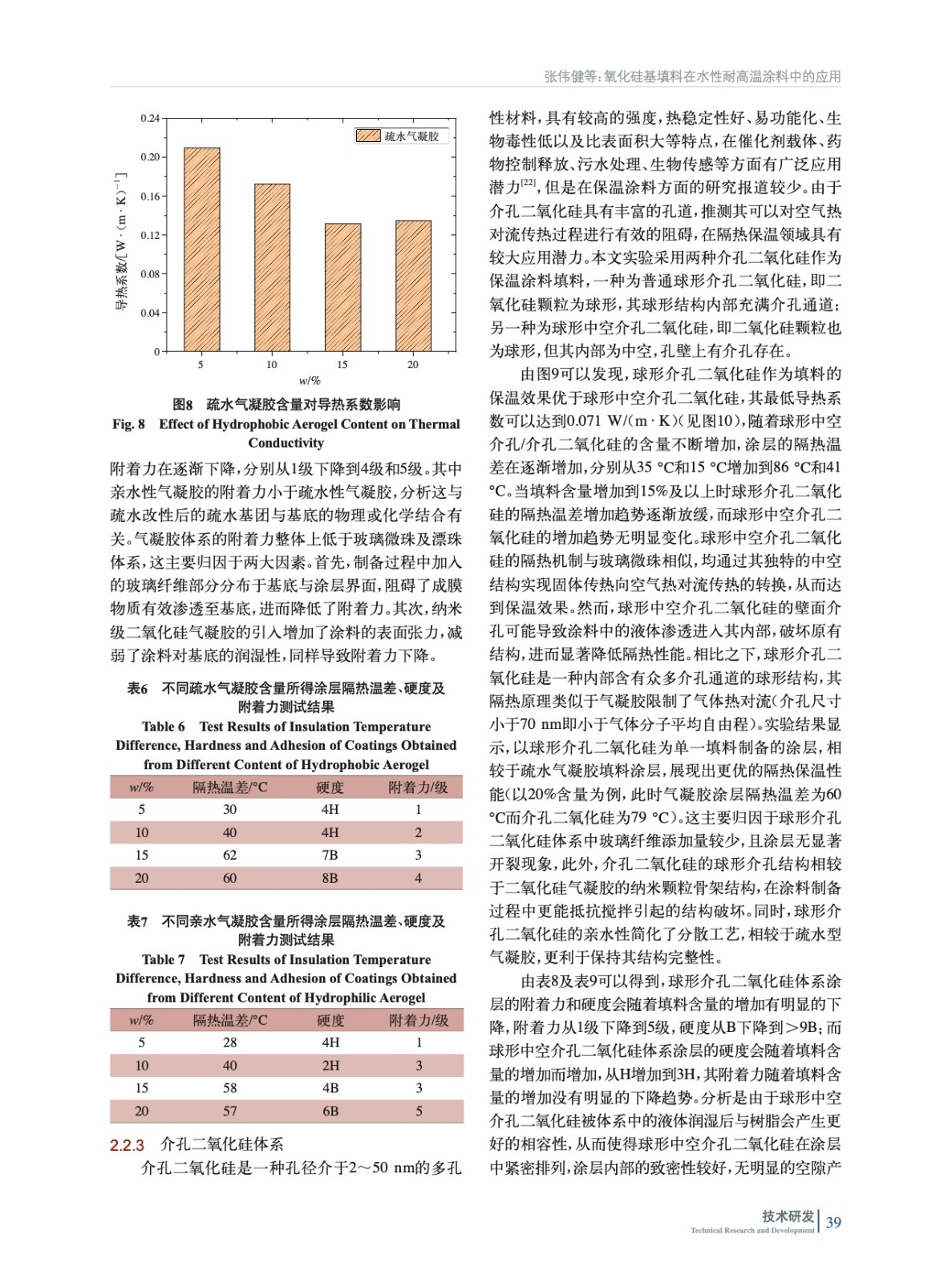

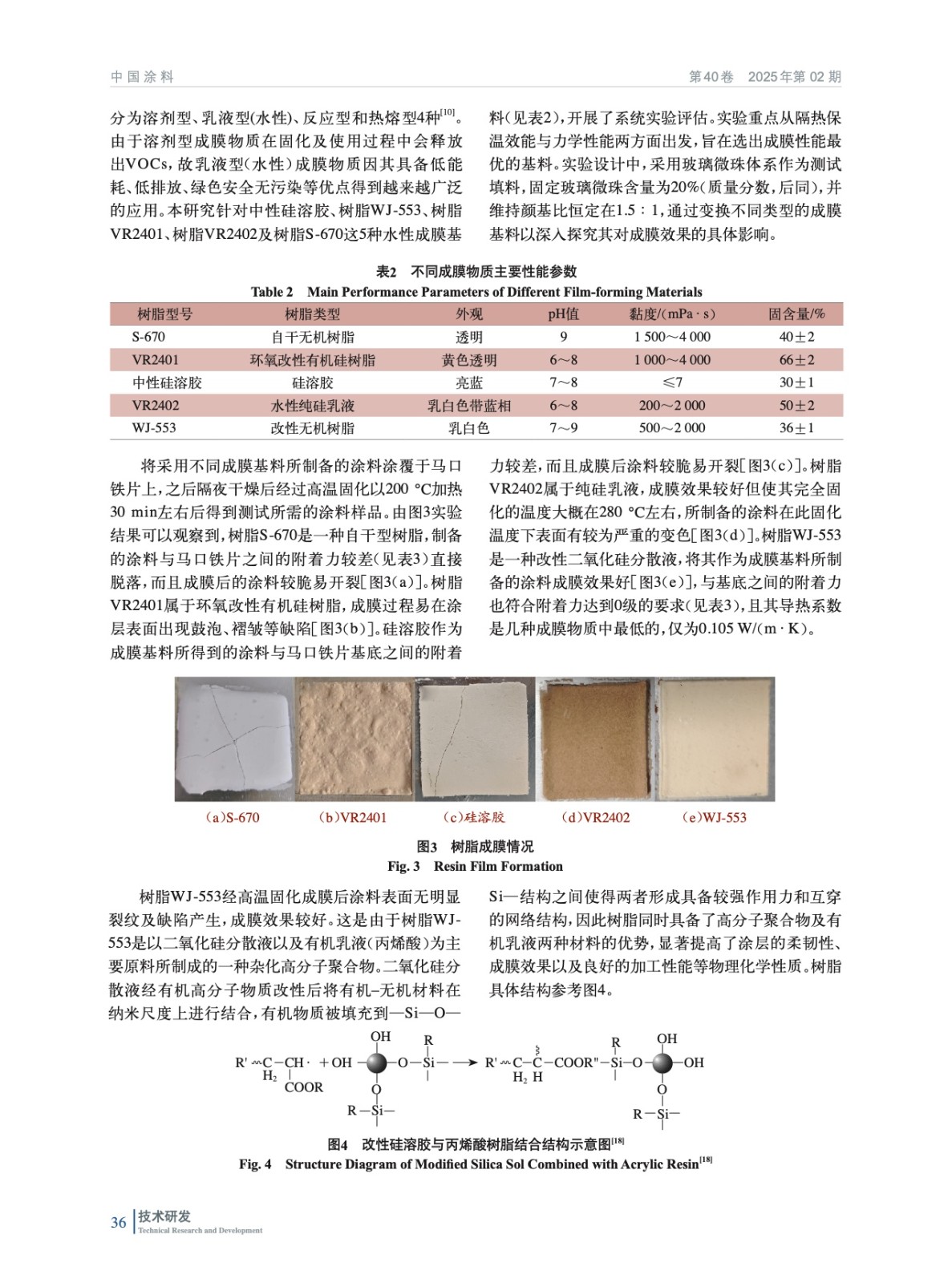

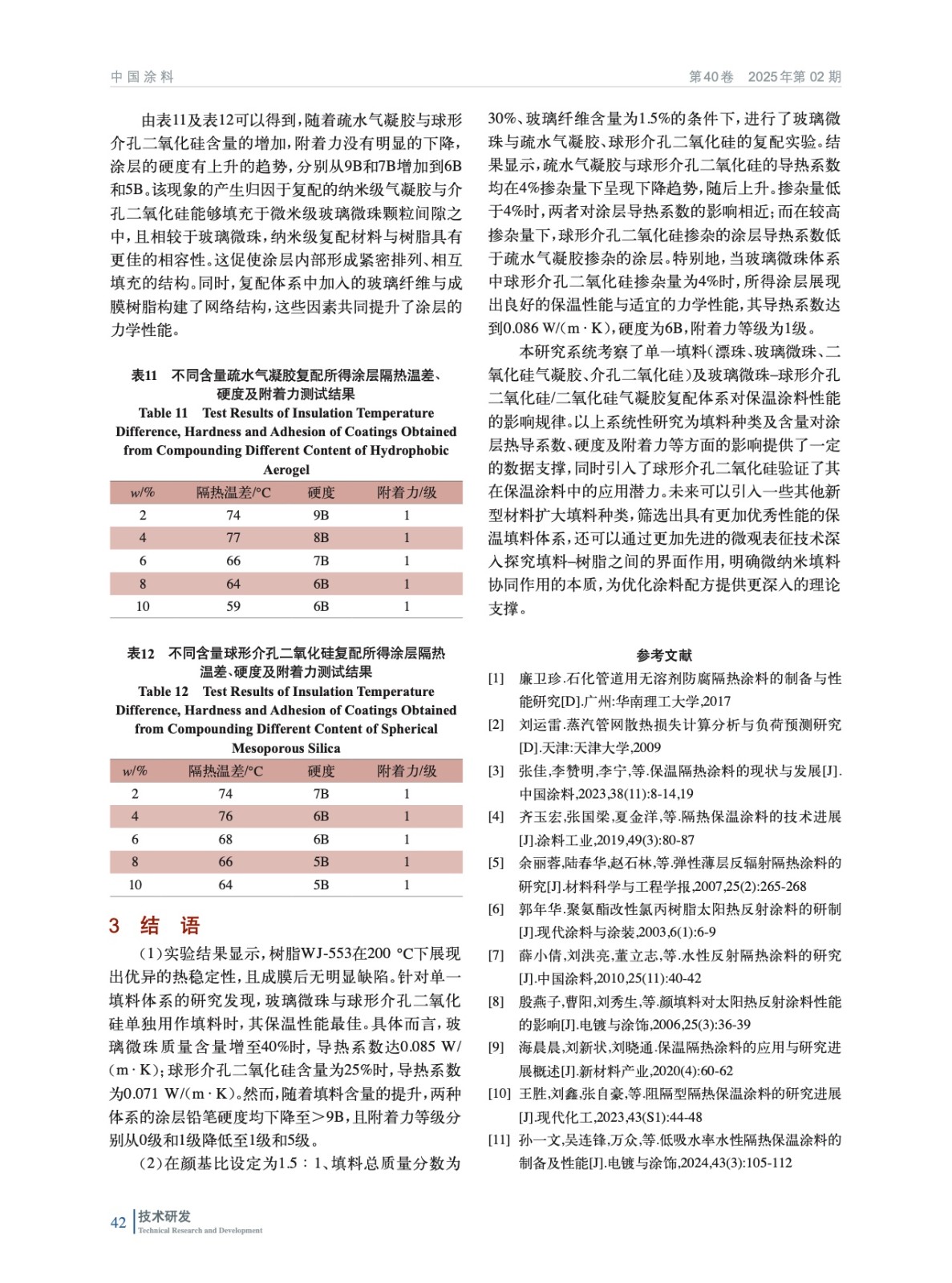

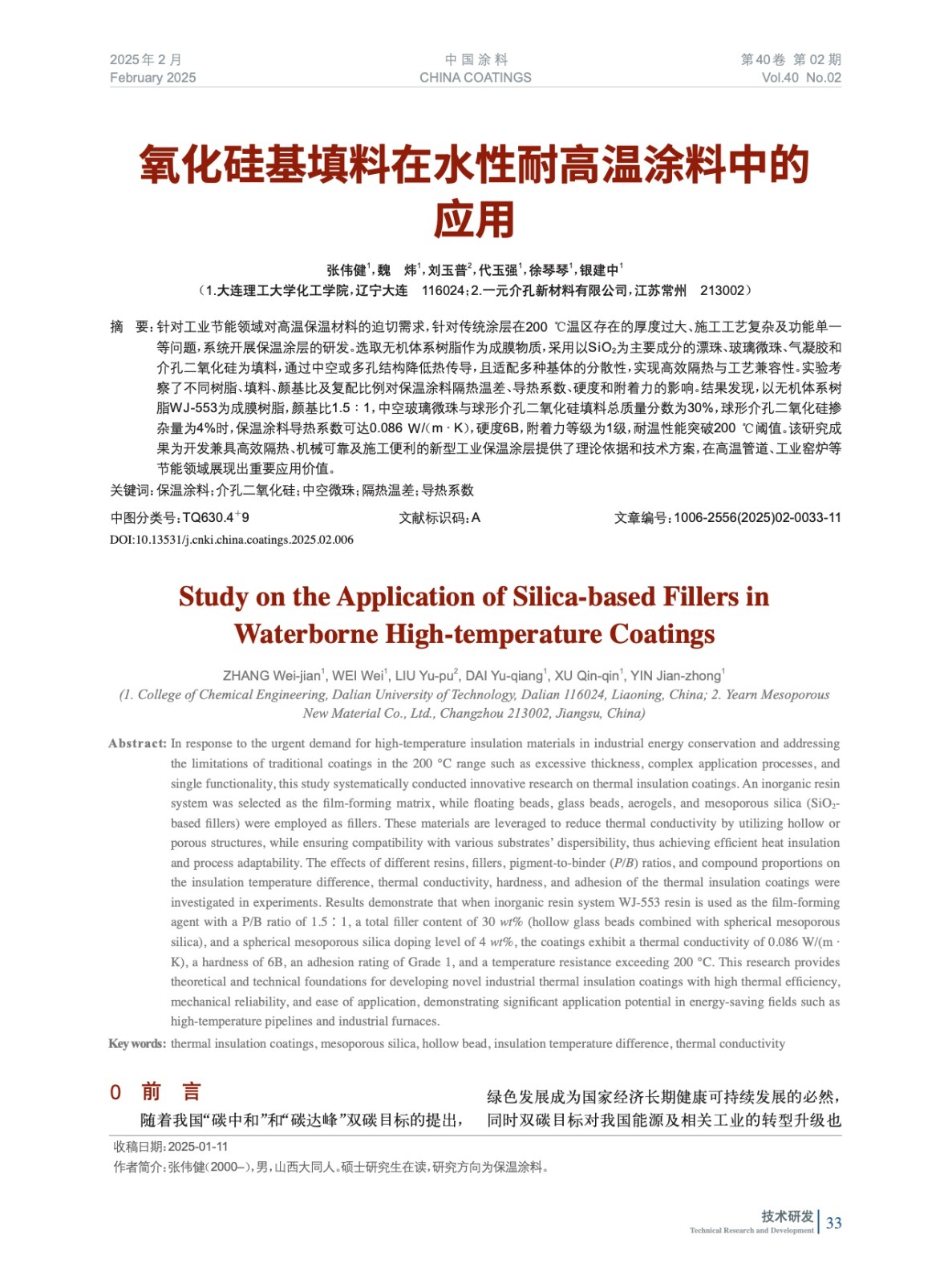

摘要：针对工业节能领域对高温保温材料的迫切需求，针对传统涂层在200 ℃温区存在的厚度过大、施工工艺复杂及功能单一等问题，系统开展保温涂层的研发。选取无机体系树脂作为成膜物质，采用以SiO2为主要成分的漂珠、玻璃微珠、气凝胶和介孔二氧化硅为填料，通过中空或多孔结构降低热传导，且适配多种基体的分散性，实现高效隔热与工艺兼容性。实验考察了不同树脂、填料、颜基比及复配比例对保温涂料隔热温差、导热系数、硬度和附着力的影响。结果发现，以无机体系树脂WJ-553为成膜树脂，颜基比1.5∶1，中空玻璃微珠与球形介孔二氧化硅填料总质量分数为30%，球形介孔二氧化硅掺杂量为4%时，保温涂料导热系数可达0.086 W/（m·K），硬度6B，附着力等级为1级，耐温性能突破200 ℃阈值。该研究成果为开发兼具高效隔热、机械可靠及施工便利的新型工业保温涂层提供了理论依据和技术方案，在高温管道、工业窑炉等节能领域展现出重要应用价值。
