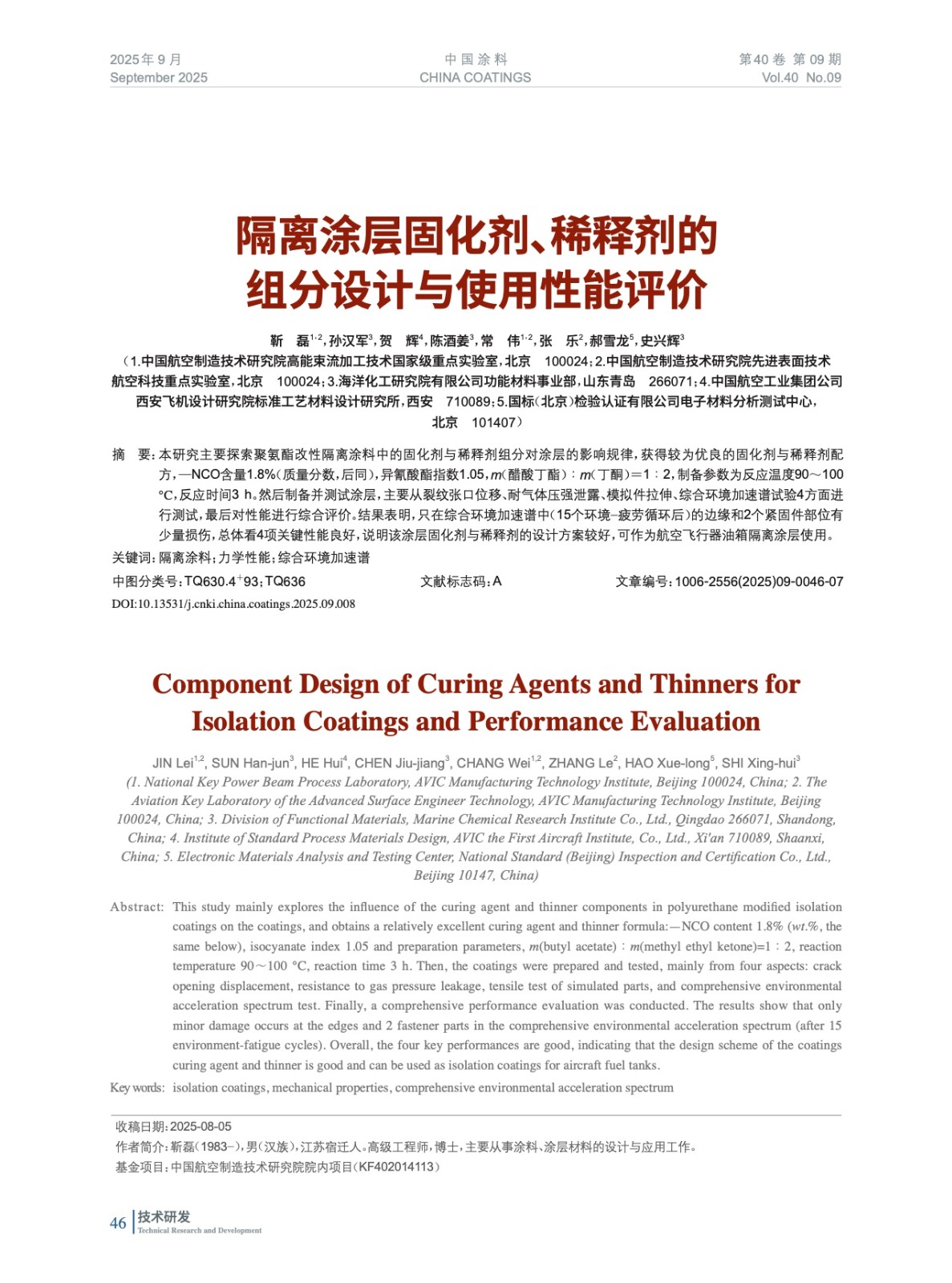

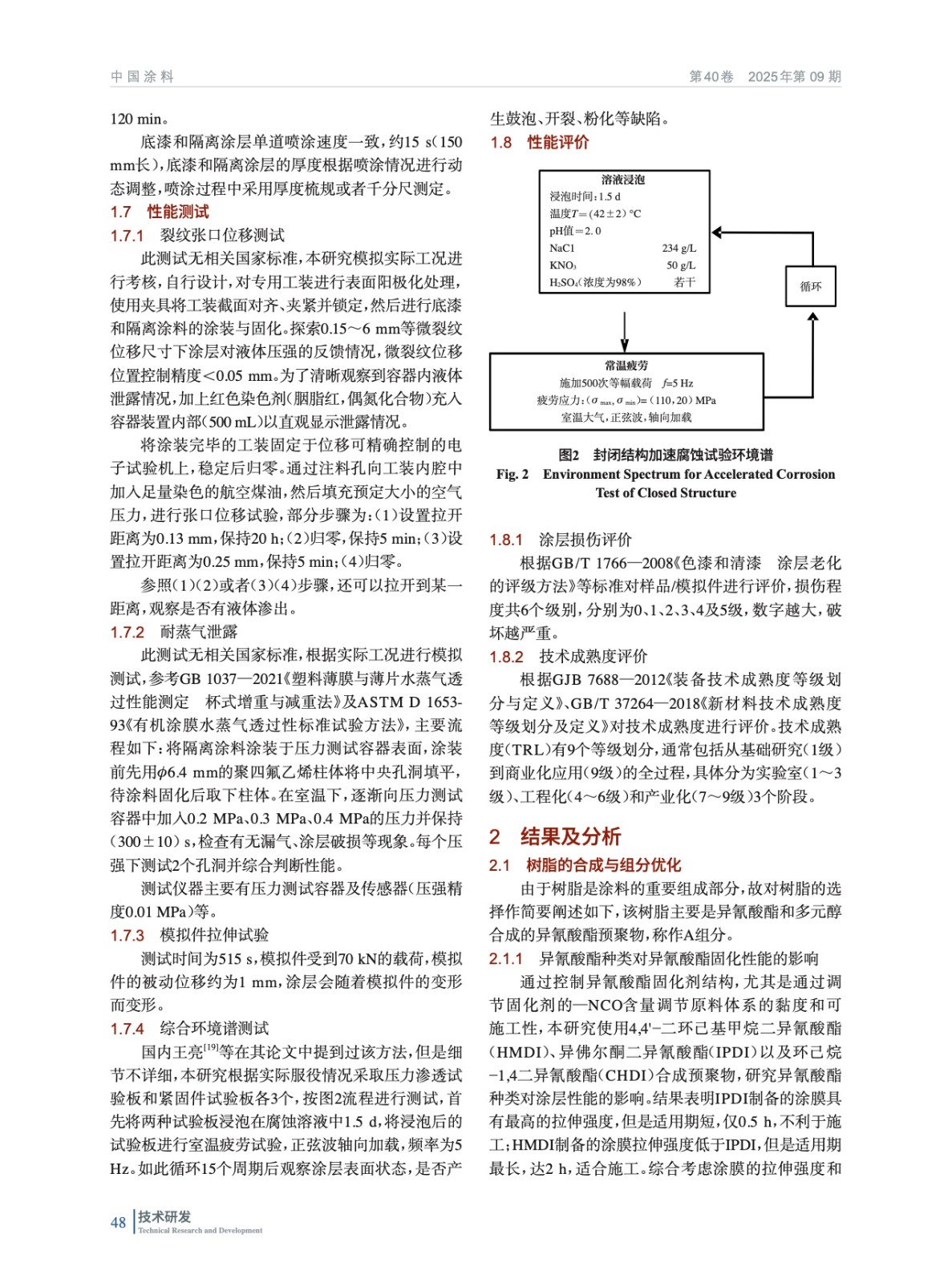

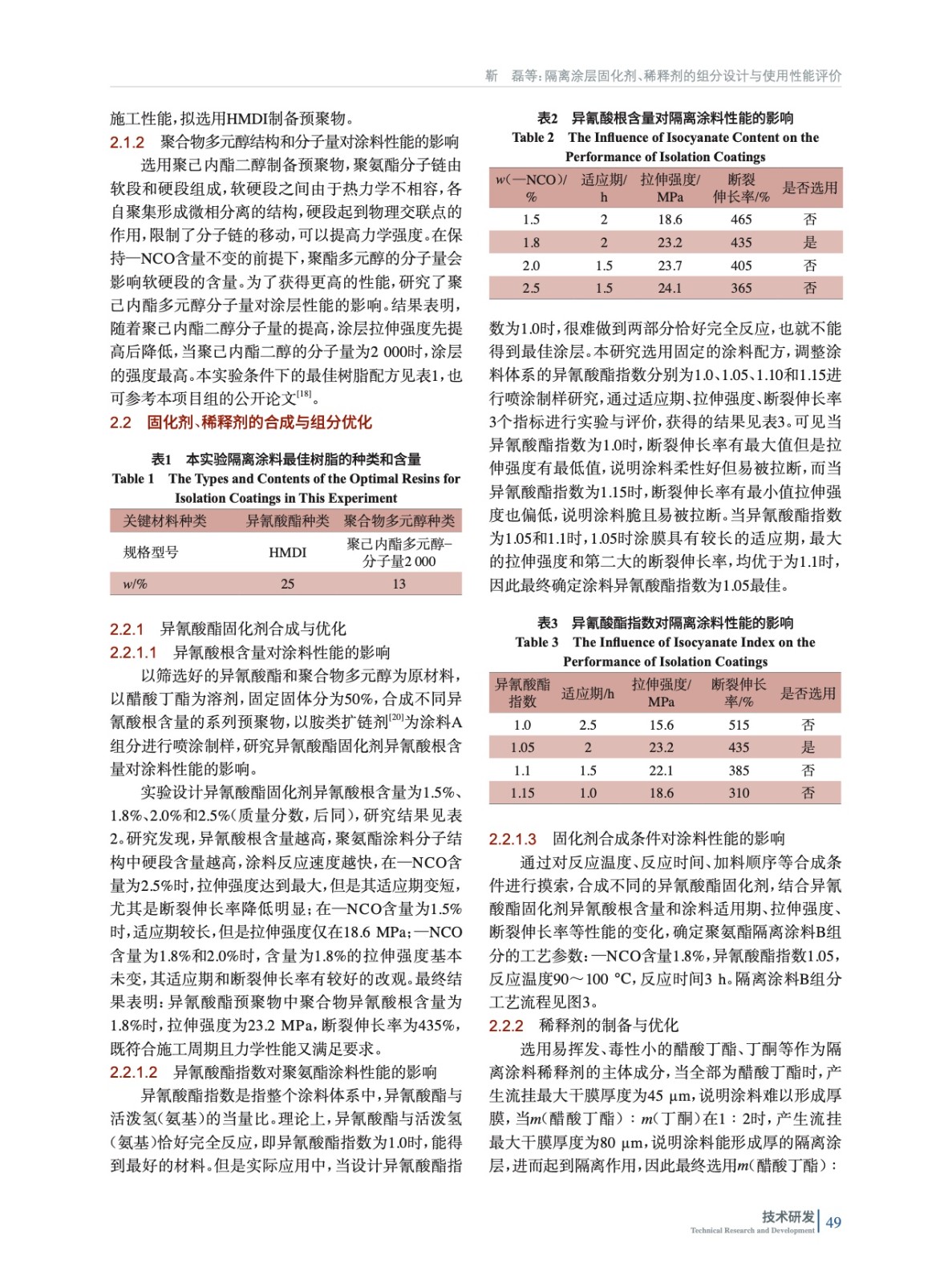

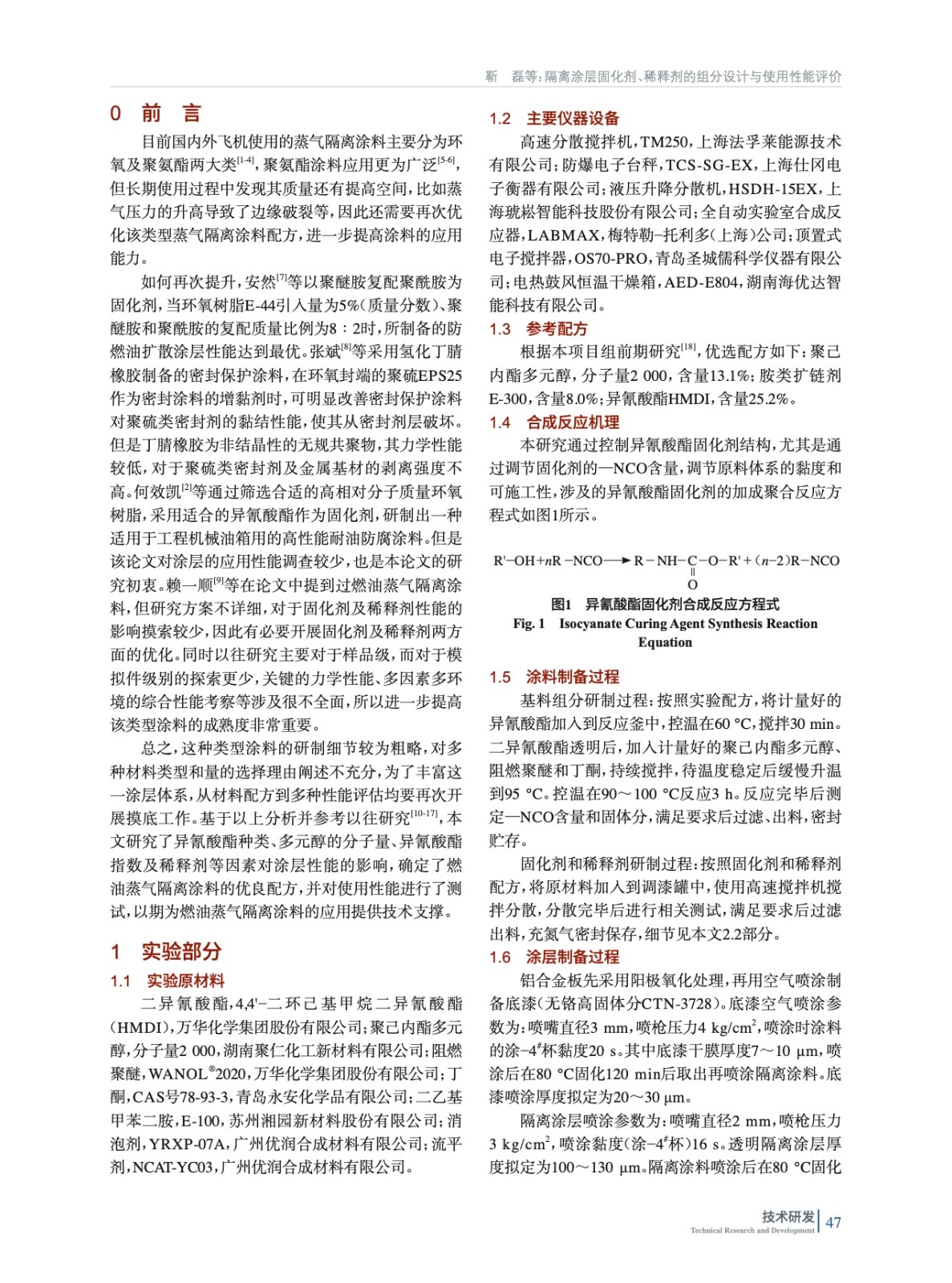

摘要：本研究主要探索聚氨酯改性隔离涂料中的固化剂与稀释剂组分对涂层的影响规律，获得较为优良的固化剂与稀释剂配方，—NCO含量1.8%（质量分数，后同），异氰酸酯指数1.05，m（醋酸丁酯）∶m（丁酮）＝1∶2，制备参数为反应温度90～100 ℃，反应时间3 h。然后制备并测试涂层，主要从裂纹张口位移、耐气体压强泄露、模拟件拉伸、综合环境加速谱试验4方面进行测试，最后对性能进行综合评价。结果表明，只在综合环境加速谱中（15个环境?疲劳循环后）的边缘和2个紧固件部位有少量损伤，总体看4项关键性能良好，说明该涂层固化剂与稀释剂的设计方案较好，可作为航空飞行器油箱隔离涂层使用。
